對夾式手動蝶閥D71X-16 DN200的安裝維護與故障排除

[ 2026-07-16 ]

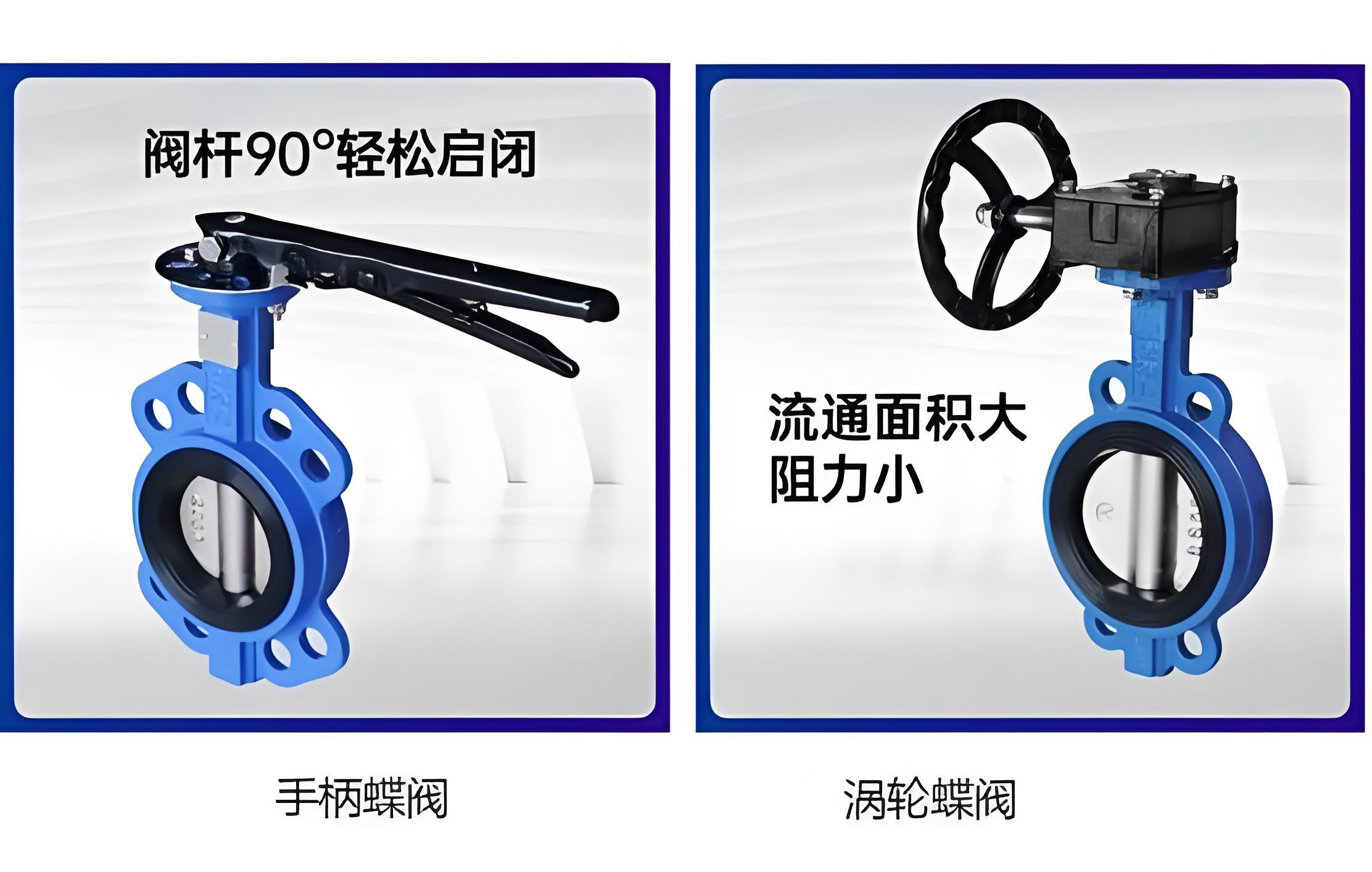

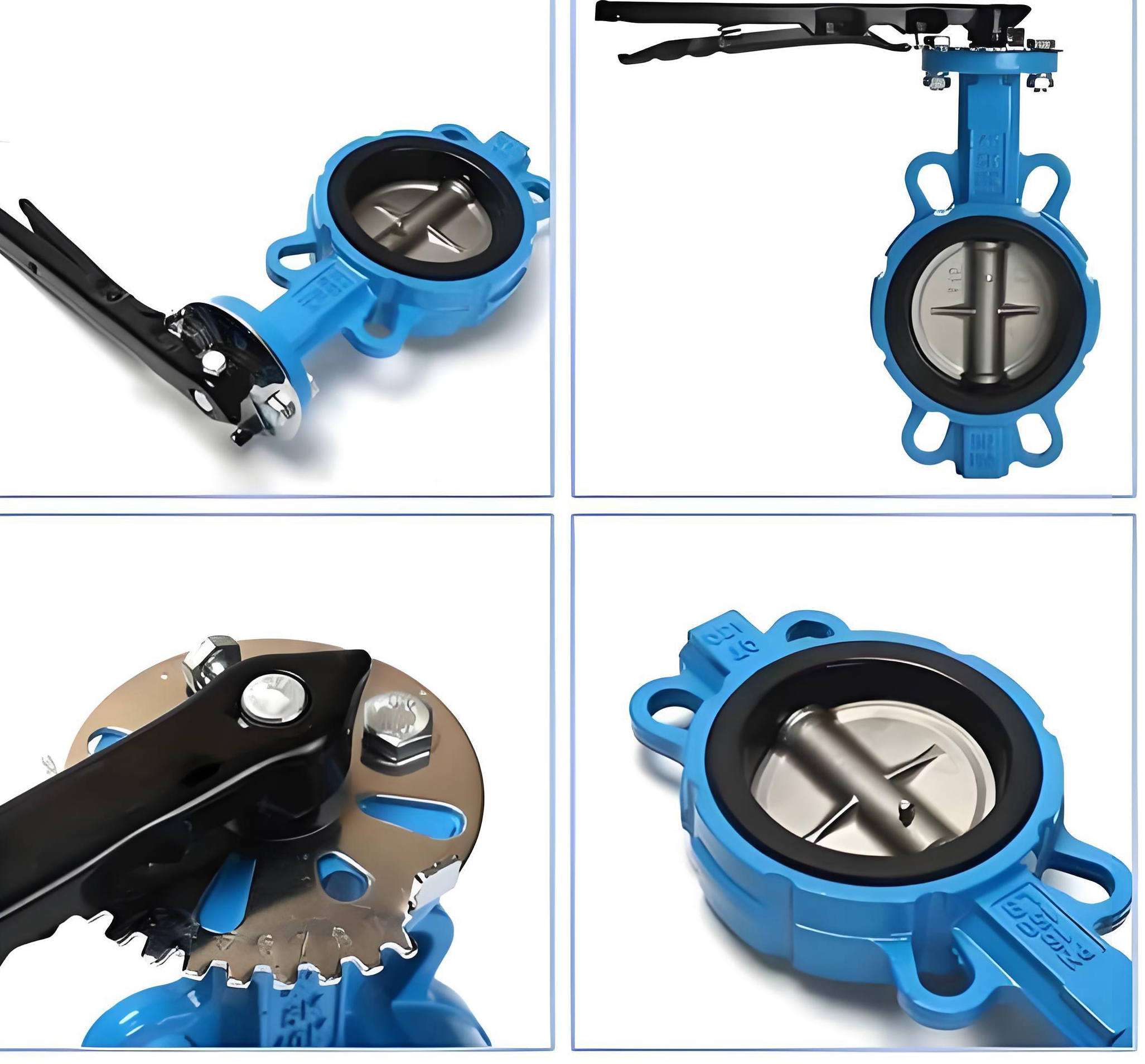

D71X-16 DN200 為公稱壓力 1.6MPa 的對夾式手動橡膠軟密封蝶閥，‌核心要點：必須使用專用短法蘭夾持、螺栓對角均勻緊固防偏壓、嚴禁帶壓拆裝、定期潤滑與密封檢查‌。‌‌

安裝規范（DN200 關鍵控制點）

‌前期準備‌：確認管道法蘭平行、間距符合 GB/T 12221 標準長度；清理管內雜物，核對閥門壓力等級（PN16）與介質溫度（橡膠密封通常≤80℃）匹配；準備長螺栓（貫穿兩側法蘭）、扭矩扳手及吊裝輔助工具（DN200 較重）。
‌法蘭預固定‌：將兩片‌專用對夾法蘭‌套入管道，點焊定位前插入閥門試裝，確保螺栓孔對齊且蝶板處于‌全開位置‌避免碰撞密封面。
‌焊接與冷卻‌：移出閥門，完成法蘭與管道滿焊；‌必須待焊口完全冷卻‌后再裝入閥門，防止高溫變形損壞橡膠密封圈。
‌緊固操作‌：裝入閥門后，先手動預緊螺母校正平面度，再按‌十字交叉順序‌分次均勻擰緊螺栓；DN200 口徑需嚴格控制扭矩，‌嚴禁單邊過緊‌導致橡膠擠壓變形卡死蝶板或造成泄漏。
‌最終校驗‌：全行程操作手柄 2-3 次，確認啟閉靈活無卡阻，關閉狀態下無滲漏，標記開度指示位置。‌‌

日常維護要點

‌潤滑保養‌：每半年檢查閥桿轉動部位，加注適量鋰基脂；長期停用閥門應每月活動一次以防銹死。
‌密封監測‌：定期檢查關閉狀態下的外漏情況；橡膠密封圈壽命通常為 1-2 年（視介質腐蝕性），發現硬化、裂紋需及時更換。
‌螺栓復緊‌：管道熱脹冷縮后（如季節變化或試壓后），需重新檢查并均勻復緊連接螺栓，防止松動泄漏。
‌清潔防護‌：保持手柄及閥桿清潔，防止灰塵雜物進入填料函；避免將閥門作為支撐點受力。‌‌

常見故障與排除方法

故障現象	可能原因	排除措施
‌關閉泄漏‌	密封圈老化/磨損、螺栓受力不均、異物卡塞	重新均勻緊固螺栓；清理密封面異物；更換同規格橡膠密封圈。
‌操作卡阻/費力‌	螺栓過緊擠壓膠圈、閥桿缺油/彎曲、管道應力變形	松開螺栓重新對角均勻緊固；加注潤滑劑；檢查閥桿直線度，消除管道附加應力。
‌手柄空轉/無法啟閉‌	閥桿與蝶板連接銷釘脫落/剪斷、手柄松動	檢查連接銷釘及鍵槽，更換損壞件；重新固定或更換手柄。
‌閥桿處泄漏‌	填料老化、O 型圈失效	更換閥桿密封填料或 O 型圈，調整壓蓋松緊度。
‌開度指示不準‌	指示盤松動、閥桿打滑	重新校準并緊固指示盤，檢查閥桿與蝶板連接可靠性。	‌‌

‌
蝶閥廠家

特別警示‌：對夾式結構無自身法蘭支撐，DN200 大口徑閥門在高壓或振動工況下，‌必須在閥門兩側管道增設獨立支架‌，防止管道重量直接壓迫閥體導致變形泄漏；維修拆卸前務必切斷上下游介質并排空壓力。‌‌
