在復雜的流體輸送系統中，管道如同城市的血管，而閥門則是控制血液流向的關鍵節點。其中，有一種閥門無需外部動力驅動，僅憑介質自身的力量便能自動完成啟閉，嚴格守護著流體的單向流動路徑。它就是被譽為管道系統“守門員”的——‌止回閥‌（Check Valve），又稱逆止閥、單向閥或回流閥。



一、 核心定義與工作原理

止回閥屬于自動閥類，其最顯著的特征是‌全自動運行‌。它不需要人工操作，也不依賴電動、氣動等外接驅動裝置，而是完全依靠介質自身的壓力及閥瓣的重量來實現開關動作。

1. 正向流動：開啟通道

當介質按照預定方向流動時，流體產生的推力克服閥瓣自重（或彈簧力），將內部啟閉件（閥瓣）頂開，從而打開通道，保障介質順暢通過。此時，閥門處于全開狀態，阻力降至最低。

2. 反向回流：自動關閉

一旦管路壓力下降、泵停止工作或介質出現回流趨勢，倒流的介質壓力會迅速作用于閥瓣背面，配合閥瓣自身的重力（或彈簧彈力），將閥瓣緊緊壓在閥座密封面上。這一過程瞬間切斷流動通路，阻斷回流通道，防止介質倒灌。

二、 為什么需要這位“守門員”？

止回閥的存在并非為了調節流量，而是為了‌安全與保護‌。其核心價值體現在以下幾個方面：

• ‌防止設備損壞‌：在泵出口安裝止回閥，可防止停泵時介質倒流導致水泵反轉，避免葉輪受損或電機燒毀。
• ‌避免水錘效應‌：快速關閉的止回閥（如緩閉消聲止回閥）能有效緩解因流速突變產生的壓力沖擊波（水錘），保護管道系統免受爆裂風險。
• ‌保障介質純凈與安全‌：在化工、食品醫藥領域，防止不同介質混合污染；在建筑排煙系統中，防止煙氣回流和火災蔓延。
• ‌維持系統壓力‌：防止儲罐或反應釜內的物料因重力或壓力差倒流，確保系統泄壓可控。

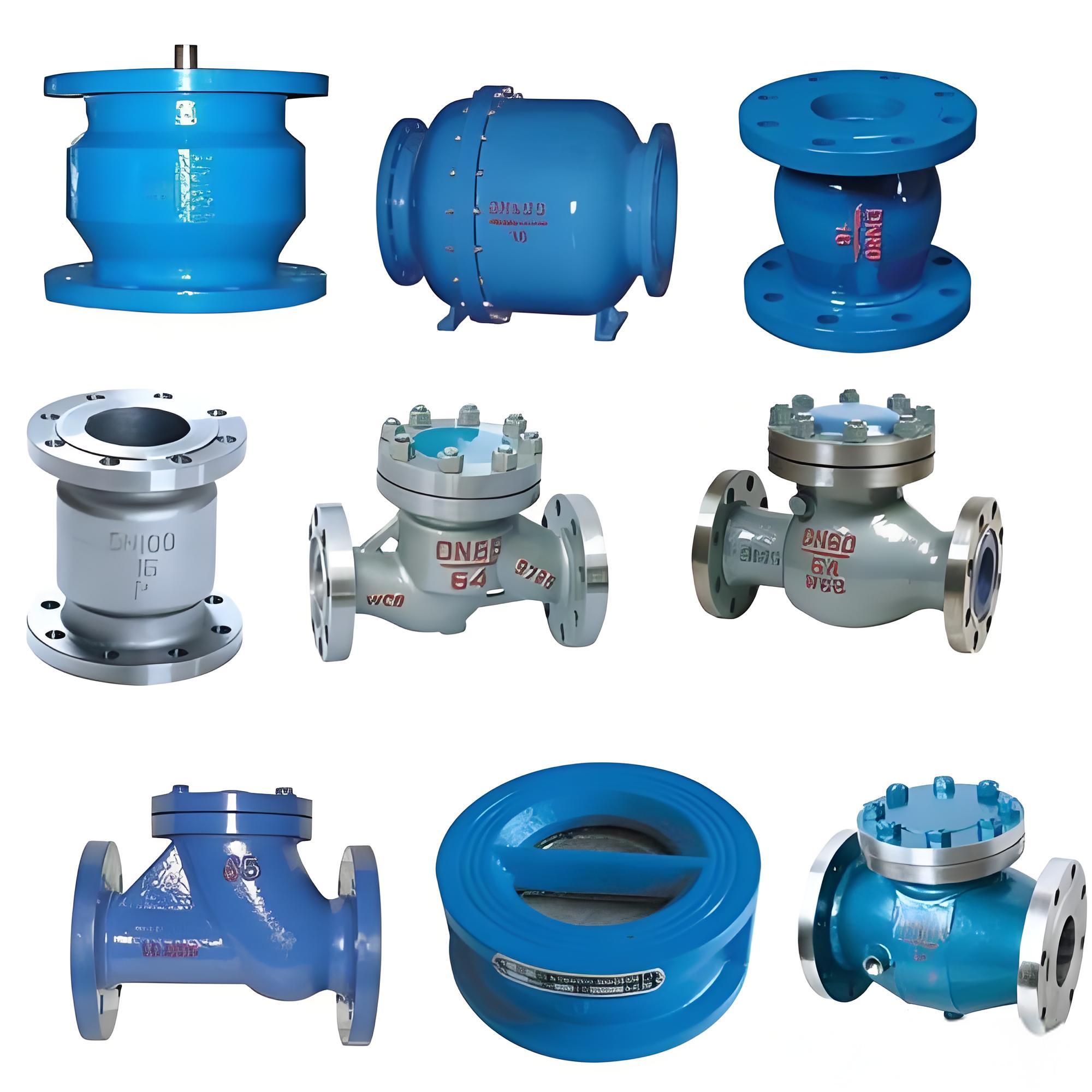

三、 主流結構類型及適用場景

根據結構形式和運動方式的不同，止回閥主要分為以下幾類，各自適配不同的工況需求：

1. 升降式止回閥

• ‌結構特點‌：閥瓣沿閥體垂直中心線移動，結構與截止閥相似，但無閥桿。
• ‌優勢‌：密封性能優異，泄漏率低。
• ‌局限‌：流體阻力較大，水頭損失高。
• ‌適用場景‌：適用于小口徑、高壓管道。通常安裝在水平管道上，部分立式結構可用于垂直管道。

2. 旋啟式止回閥

• ‌結構特點‌：閥瓣繞固定軸做旋轉運動，類似單扇門。分為單瓣、雙瓣和多瓣形式。
• ‌優勢‌：流道通暢，流動阻力小，適合大流量。
• ‌局限‌：密封性能略遜于升降式，不宜用于脈動流。
• ‌適用場景‌：適用于大口徑、中低壓管道。可安裝在水平管道或介質自下而上流動的垂直管道上。

3. 蝶式止回閥（對夾式）

• ‌結構特點‌：結構緊湊，閥瓣呈圓盤狀，圍繞閥座內的銷軸旋轉。
• ‌優勢‌：體積小、重量輕，安裝方便（常采用對夾連接）。
• ‌適用場景‌：空間受限的場合，廣泛應用于給排水、暖通空調系統。

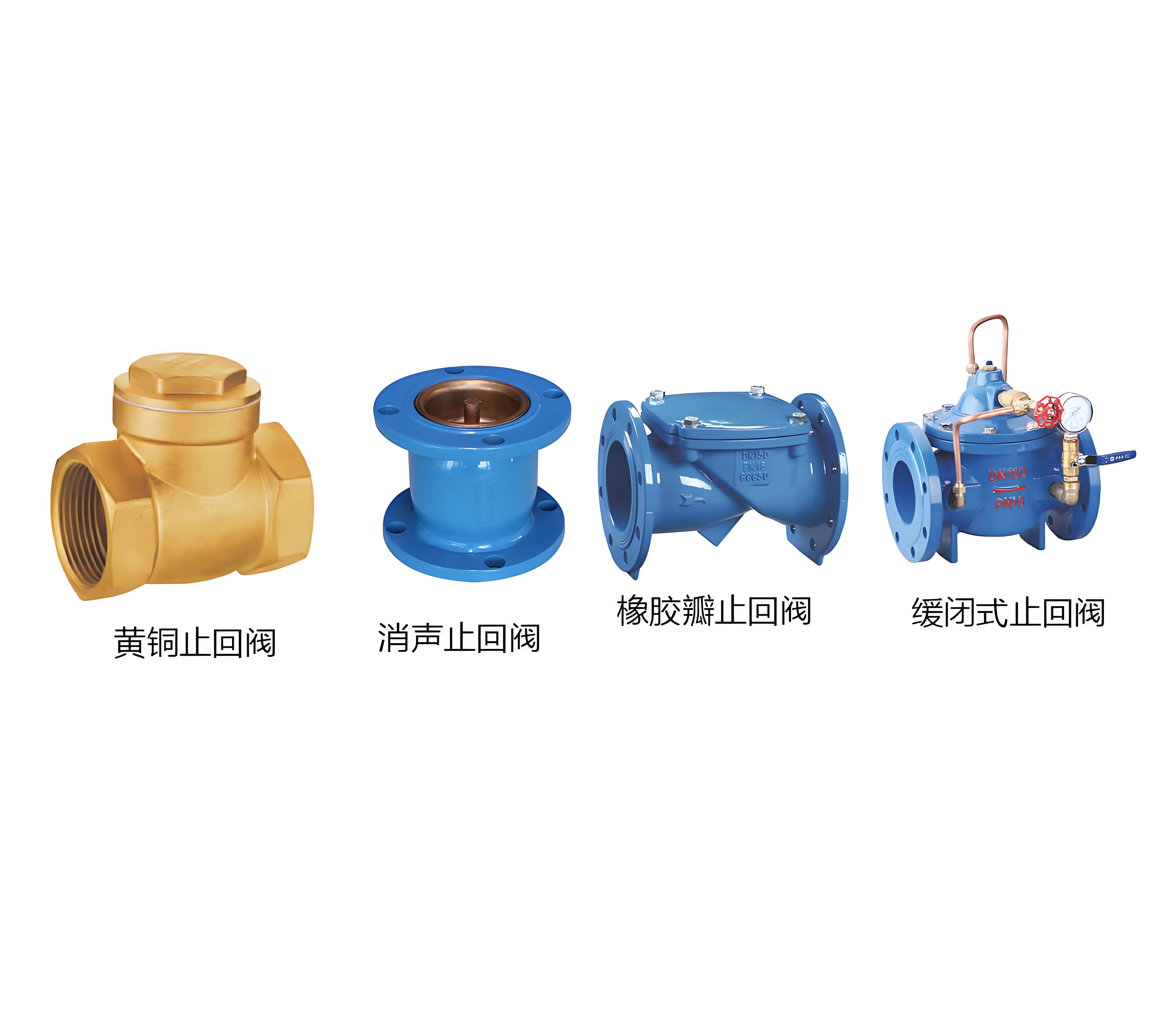

4. 特殊功能型止回閥

• ‌緩閉消聲止回閥‌：通過液壓阻尼機制實現先快后慢的兩階段關閉，有效消除噪音和水錘，常用于高層建筑給水及消防系統。
• ‌襯氟止回閥‌：閥體內襯氟塑料，耐腐蝕性強，專用于酸堿化工液等強腐蝕性介質。
• ‌衛生級立式止回閥‌：設計便于拆卸清洗，符合GMP標準，適用于食品、制藥行業。

四、 材質選擇與連接方式

止回閥的材質需根據介質特性嚴格匹配，以確保耐用性和安全性：

• ‌鑄鐵/碳鋼‌：適用于水、蒸汽、油品等非腐蝕性介質，成本低，應用廣泛。
• ‌不銹鋼（304/316L）‌：耐腐蝕、耐高溫，適用于食品、醫藥、化工及部分海水環境。
• ‌襯氟/鈦材‌：針對強酸、強堿或高溫高壓極端工況。

連接方式包括法蘭連接（便于維護）、螺紋連接（小口徑）、焊接連接（密封性強，適合高溫高壓）及對夾式連接（節省空間）。




五、 安裝注意事項：方向決定成敗

止回閥具有嚴格的‌方向性‌，安裝錯誤將導致閥門常開不閉，失去保護作用，甚至引發嚴重安全事故。

1. ‌確認流向‌：安裝前必須仔細核對閥體上的箭頭指示方向，確保其與管道內介質的實際流動方向一致。
2. ‌位置選擇‌：
   • 升降式止回閥應優先安裝在水平管道上。
   • 旋啟式止回閥宜安裝在水平管道，若安裝在垂直管道，必須保證介質自下而上流動，以便利用重力輔助關閉。
3. ‌維護空間‌：考慮到閥門可能需要定期檢修或更換密封件，安裝時應預留足夠的操作空間。
