一、 產品概述

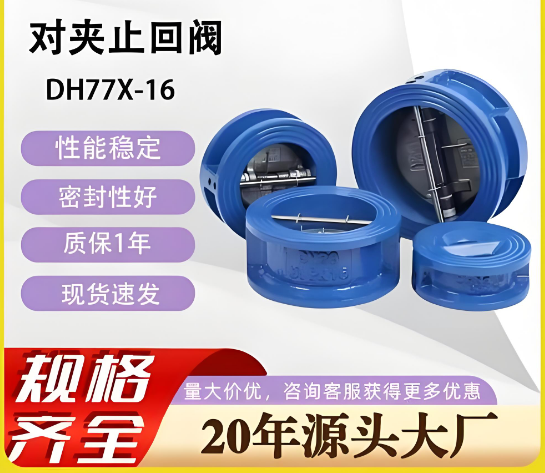

上海湖泉閥門集團有限公司DH77X-16C/DN65 蝶式止回閥是一款專為現代流體控制系統設計的高效節能型閥門，特別適用于水處理區域及各類工業管路系統。該閥門屬于對夾式雙瓣結構，依靠介質自身流動壓力自動開啟，并在介質停止流動或逆向流動時迅速關閉，從而有效防止介質倒流、保護水泵及驅動電機免受反轉損害，同時消除管道系統中的水錘隱患。作為傳統法蘭式旋啟或升降止回閥的升級替代產品，該產品采用國際的結構設計，具有體積小、重量輕、流阻低等顯著優勢，是給排水、環保工程、化工及高層建筑供水系統的選擇。

二、 核心參數規格

• ‌型號‌：DH77X-16C
• ‌公稱通徑‌：DN65
• ‌公稱壓力‌：PN1.6 MPa (16公斤)
• ‌連接形式‌：對夾式（Wafer Type），無需法蘭盤，直接安裝在兩法蘭之間。
• ‌閥體材質‌：鑄鐵 / 球墨鑄鐵（“C”通常代表碳鋼或鑄鐵類材質，具體視廠家標準而定，常見為灰鑄鐵或球墨鑄鐵）。
• ‌密封形式‌：軟密封（橡膠襯里或本體堆焊耐磨材料），確保零泄漏。
• ‌適用介質‌：清水、污水、油品、氣體等非腐蝕性或弱腐蝕性介質。
• ‌工作溫度‌：軟密封適用溫度一般 ≤80℃（具體取決于橡膠材質）。

三、 主要結構特點與優勢

1. 緊湊輕量化設計

• ‌結構長度短‌：其結構長度僅為傳統法蘭止回閥的 1/4 ～ 1/8，極大節省安裝空間。
• ‌重量輕‌：重量僅為傳統法蘭止回閥的 1/4 ～ 1/20，降低了管道支撐負荷和運輸成本。

2. 高效防倒流與水錘抑制

• ‌雙瓣蝶板結構‌：閥瓣由兩個半圓組成，配合彈簧強制復位機制，確保在介質流速降低時快速閉合。
• ‌低水錘壓力‌：由于閥瓣行程短、關閉動作靈敏且沖擊力小，能有效將停泵時的水錘壓力降至最低，保護管道系統安全。

3. 優異的水力性能

• ‌流阻小‌：直通式流道設計，流體通過順暢，能量損失極小，符合節能減排要求。
• ‌動作靈敏‌：對微小流量變化反應迅速，密封性能好，杜絕內漏。

4. 安裝與維護便捷

• ‌多方位安裝‌：既可用于水平管道，也可用于垂直管道，適應性強。
• ‌結構簡單‌：整體結構緊湊，造型美觀，無復雜傳動部件，故障率低，使用壽命長，維護成本低。

四、 適用范圍

• ‌水處理行業‌：自來水廠、污水處理廠、純凈水輸送管網。
• ‌建筑給排水‌：高層建筑供水系統、消防噴淋系統。
• ‌工業領域‌：石油、化工、醫藥、輕紡、造紙、冶煉及能源系統等需要防止介質倒流的管路。

五、 選型與使用建議

• ‌壓力匹配‌：確認系統工作壓力不超過 PN1.6 MPa，試驗壓力殼體為 2.4 MPa，密封為 1.76 MPa。
• ‌介質兼容性‌：雖然適用于多種介質，但若介質含有大量顆粒雜質或強腐蝕性成分，建議咨詢廠家確認密封材質（如選用耐酸堿橡膠或不銹鋼閥瓣）的適用性。
• ‌安裝方向‌：安裝時請注意閥體上的箭頭指示方向，必須與介質流動方向一致。
• ‌法蘭對接‌：對夾式安裝需確保兩側法蘭平行度良好，螺栓緊固均勻，以避免因受力不均導致密封失效或閥體變形。
