1. 產品概述

600×600電動閘板閥，又稱方形電動插板門或電動刀型閘閥，是一種專為粉狀、顆粒狀及小塊狀物料設計的流量控制與切斷設備。該閥門采用方形法蘭連接結構，公稱通徑為600mm×600mm，通過多回轉式電動執行機構驅動閘板進行垂直或水平往復運動，實現介質的快速切斷或流量調節。其設計緊湊、啟閉靈活，特別適用于對密封性要求較高且需頻繁操作的工業管道系統。

2. 主要技術參數

• ‌公稱通徑‌：600mm × 600mm
• ‌連接形式‌：方形法蘭連接
• ‌法蘭標準‌：符合 GB/T9113、JB/T79 等國家標準
• ‌適用溫度‌：-10℃ ~ +200℃（部分高溫定制型號可達+325℃）
• ‌主體材料‌：
  • 碳鋼：Q235A、WCB
  • 不銹鋼：304、316、304L、316L
• ‌密封型式‌：硬密封、軟密封（可根據介質特性選擇）
• ‌驅動方式‌：電動（配備防爆或非防爆電機，電壓通常為 AC220V/380V 或 DC24V）
• ‌控制方式‌：開關量控制（全開/全關），可選配行程開關、電磁閥等附件實現自動化控制
• ‌外形尺寸參考‌（具體以廠家圖紙為準）：
  • A×A（法蘭外徑）：約 660mm × 660mm
  • B×B（安裝孔中心距）：約 706mm × 706mm
  • H（高度）：約 1830mm
  • L（長度/厚度）：約 120mm
  • 重量：約 169kg

3. 結構特點

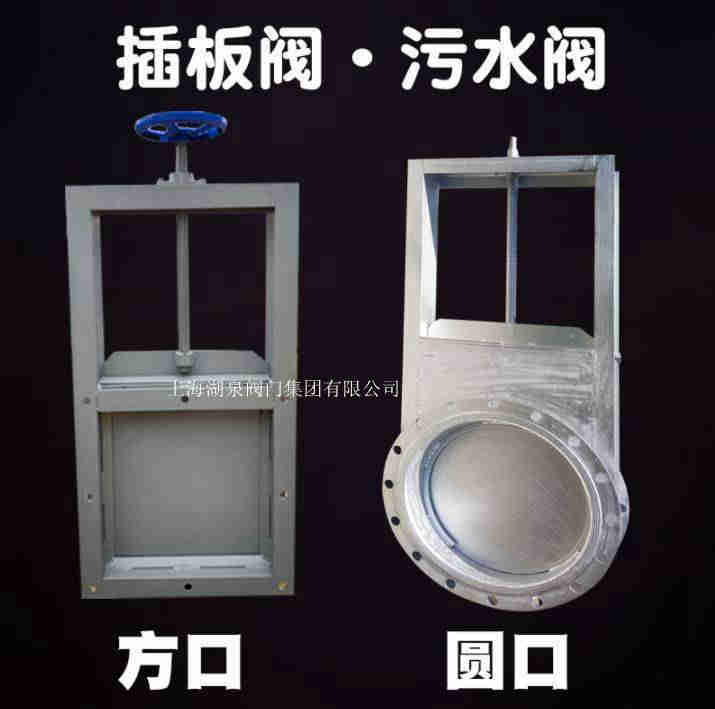

1. ‌方形結構設計‌：相比圓形閥門，方形接口更便于與除塵設備、料倉、溜管等方形接口直接對接，減少過渡件，降低泄漏風險。
2. ‌刀型閘板‌：閘板底部呈刀刃狀或平面狀，具有剪切功能，能有效切斷纖維、漿液或粘稠物料，防止卡阻。
3. ‌防塵保護‌：絲桿及傳動螺母通常配有軟防護罩或密封結構，有效隔絕外界粉塵進入傳動部位，延長使用壽命，確保在惡劣工況下運行穩定。
4. ‌輕量化與高強度‌：采用優質碳素鋼或不銹鋼制造，結構簡潔，重量輕，強度高，安裝維護方便。
5. ‌無卡阻設計‌：內部流道平整，物料通過性好，不易積料，特別適合流動性較差的粉體物料。

4. 工作原理

電動閘板閥由電動執行器、支架、閥體、閘板、絲桿、螺母等核心部件組成。工作時，電動裝置輸出扭矩，通過絲桿旋轉轉化為直線運動，帶動閘板沿導軌做上下或前后往復運動。當閘板完全落下時，切斷物料流動；當閘板升起時，物料通道打開。通過控制閘板的開啟高度，可實現對物料流量的粗略調節，但主要功能仍為全開或全關的快速切斷。

5. 應用領域

該閥門廣泛應用于以下行業的粉塵物料輸送系統中：

• ‌電力行業‌：燃煤電廠輸灰系統、除灰管道。
• ‌建材行業‌：水泥廠生料、熟料、礦粉輸送。
• ‌冶金礦山‌：鐵礦粉、煤粉、礦石顆粒的流量控制。
• ‌化工行業‌：塑料顆粒、化肥、化工原料的輸送與切斷。
• ‌糧食加工‌：面粉、谷物、飼料的倉儲進出口控制。
• ‌環保工程‌：除塵器卸灰、煙氣脫硫脫硝系統中的粉體處理。

6. 選型與使用注意事項

1. ‌介質適應性‌：適用于直徑≤50mm的固體顆粒、粉料及晶粒料。對于高粘度、易結塊或含有大塊雜物的介質，建議選用帶沖洗口或特殊結構的型號。
2. ‌密封選擇‌：常溫干燥粉體可選用硬密封；若介質含有濕氣或要求更高密封等級，建議選用軟密封（如橡膠、聚四氟乙烯等）。
3. ‌安裝方向‌：雖然多數插板閥安裝角度不受限制，但建議盡量垂直安裝，以避免物料在閥腔內堆積影響閘板動作。若水平安裝，需確保閥體下方有足夠支撐。
4. ‌定期維護‌：定期檢查電動執行機構的工作狀態，清理絲桿上的積塵并加注潤滑脂，檢查密封面磨損情況，及時更換損壞的密封件。
5. ‌避免節流長期使用‌：盡管可調節開度，但長期處于半開狀態可能導致密封面沖刷磨損加劇，建議主要用于切斷用途，如需精確計量，應配合其他計量設備使用。

7. 總結

600×600電動閘板閥憑借其方形法蘭連接的便捷性、電動驅動的自動化優勢以及優異的切斷性能，成為現代工業粉體輸送系統中不可或缺的關鍵設備。正確選型與維護可顯著提升生產線的自動化水平與運行效率。
