在冶金、建材及環保污水處理等重工業領域，除塵輸灰系統承擔著物料輸送與環境保護的雙重使命。作為該系統中的關鍵控制元件，配套于環保除塵設備的電動插板閥（又稱封閉式插板閥或灰斗卸料密封切斷閥）其性能直接決定了系統的運行穩定性、環保達標率及維護成本。本文旨在深入探討該類閥門的技術特性、選型要點、安裝規范及工況適配策略，為工程應用提供專業參考。

一、 行業背景與技術痛點

傳統除塵系統在粉料和顆粒流體的控制上長期面臨技術挑戰。高濃度粉塵環境下的強磨損工況易導致普通閥門密封失效，進而引發粉塵泄漏。這不僅造成環境污染，更會導致設備停機頻繁與維護成本攀升 ‌‌。此外，極端工況下流體阻力控制不當，直接影響系統能耗與生產連續性。因此，開發具備高密封可靠性、耐磨損且能實現快速切斷的專業化流控設備，成為行業技術演進的核心方向 ‌‌。

二、 電動插板閥的核心功能與結構優勢

1. 安全切斷與檢修隔離

插板閥的核心結構為可上下移動的閘板，通過電動驅動控制升降，實現管路的完全通斷 ‌‌。其主要應用場景包括布袋或旋風除塵器進排風管道、灰斗出料支路的檢修隔離 ‌‌。在需要更換濾袋、清灰設備或維修下游卸灰裝置（如星型卸灰閥、螺旋輸送機）時，關閉插板閥可有效防止灰斗積灰下落，保障作業人員安全并維持現場環境清潔 ‌‌。

2. 密封機制與耐磨設計

針對除塵系統負壓運行特點，密封不良會導致漏風率增加，嚴重影響除塵效率并增加能耗 ‌‌。現代封閉式插板閥采用多重密封設計：

• ‌硬密封技術‌：對于高溫或高磨損工況（如高爐煤氣或含硬質顆粒粉塵），采用特種耐磨合金（如司太立合金、硬質不銹鋼）經過精密加工和硬化處理形成的金屬對金屬密封（Metal-to-Metal Seal）‌‌。這種結構具有極致耐磨性，硬度遠高于介質中的粉塵，徹底解決了軟密封易被磨損、壽命短的痛點 ‌‌。
• ‌自清潔能力‌：插板式結構在啟閉過程中，閥板邊緣能有效刮除沉積在閥座上的粉塵，具有天然的自清潔功能，避免雜質影響密封效果 ‌‌。
• ‌材料適配‌：閥體多采用碳鋼或不銹鋼，密封面需適配不同粉塵特性，優先選擇密封穩定、耐磨性能好的產品，避免因泄漏或磨損導致系統故障 ‌‌。

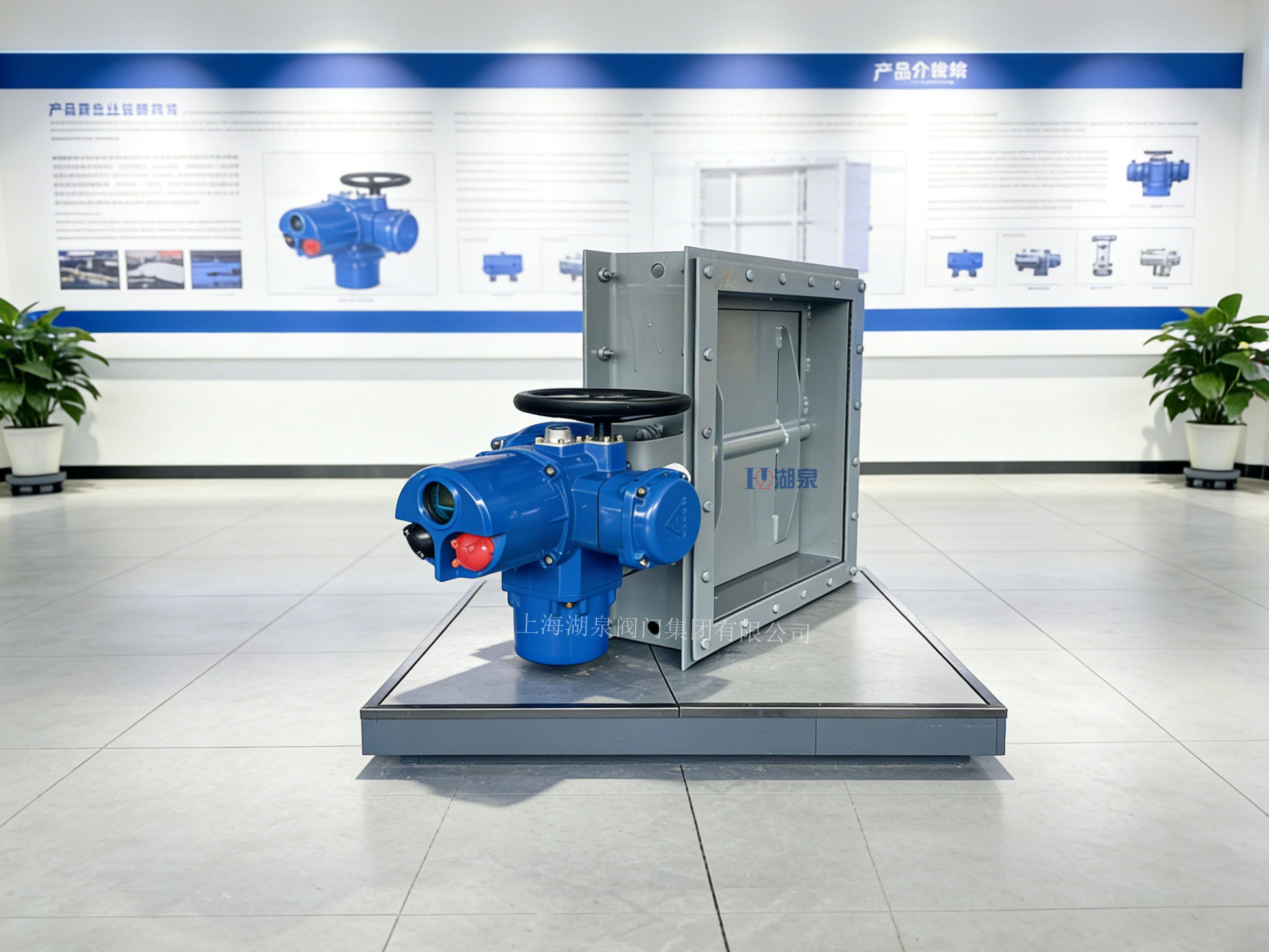

3. 電動驅動系統的集成優勢

相較于液動與氣動立式結構，電動立式封閉式插板閥通過電力驅動方式，解決了傳統氣源或液壓站依賴問題，便于集成至現代工業自動化控制系統 ‌‌。電動系統響應速度適中，控制精度高，在石油化工、制藥及對控制精度要求較高的場景中已成為主流技術方向 ‌‌。同時，電動執行機構可配備故障安全模式（Fail-Safe），在突發斷電情況下依靠備用電源或機械結構將閥門驅動至預定安全位置，提供終極安全保障 ‌‌。

三、 選型指南：基于工況的精準匹配

1. 驅動方式選擇

• ‌電動驅動‌：適用于自動化程度高、無現成氣源或液壓站的場景，便于遠程集中控制 ‌‌。
• ‌氣動/液動驅動‌：針對空間受限的立式安裝環境或需要強制切斷的重載工況，液壓驅動可提供大扭矩輸出；氣動驅動則憑借響應速度優勢，適合頻繁啟停的自動化產線 ‌‌。

2. 規格與參數匹配

結合管道口徑、壓力、風量需求選擇閥門規格 ‌‌。大口徑大流量場景優先選蝶閥，而檢修隔離及灰斗卸料場景優先選插板閥 ‌‌。需注意，插板閥主要用于完全通斷，不適合用于流量調節 ‌‌。若需動態平衡產量與能耗，應考慮引入調節型插板閥，通過調整插板開度實現物料流速的連續調節 ‌‌。

3. 密封與材質考量

關注密封與耐磨性能，優先選擇密封穩定、耐磨性能好的產品 ‌‌。對于高濃度粉塵環境，必須確保閥門具備低阻力特性，避免堵塞導致的系統癱瘓 ‌‌。

四、 安裝規范與關鍵注意事項

正確的安裝是確保電動插板閥長期穩定運行的前提。以下是詳細的安裝步驟與技術要點：

1. 安裝位置選擇

• ‌灰斗卸灰口上方‌：這是最常見的位置，安裝在灰斗與卸灰裝置之間 ‌‌。
• ‌垂直安裝優先‌：優先選擇垂直管道安裝，避免水平管道積灰導致閥門卡澀 ‌‌。水平安裝時，閥板滑動面極易積灰，導致開關困難甚至卡死，應盡量避免 ‌‌。
• ‌分室隔離‌：在各除塵室進出口安裝，用于隔離單個除塵室進行離線檢修或噴吹，不影響其他分室運行 ‌‌。

2. 安裝前準備

• ‌核對閥門‌：確認插板閥規格與管道/設備接口完全匹配，檢查閥體、閥板、密封件、導軌是否有損傷、變形 ‌‌。
• ‌現場確認‌：確保安裝空間足夠，尤其是操作手柄或執行器的空間；管道/設備接口法蘭應對齊、平行、無應力扭曲 ‌‌。
• ‌系統停機與隔離‌：確保除塵系統完全停止運行，風機斷電掛牌上鎖（LOTO）；排空相關管道和灰斗內的積灰，確保無灰、無壓力、無高溫 ‌‌。

3. 安裝步驟

1. ‌法蘭清潔與墊片放置‌：徹底清潔管道法蘭和設備法蘭的密封面，確保平整、光滑、無異物；放置正確尺寸和材質的密封墊片 ‌‌。
2. ‌閥門吊裝與就位‌：使用合適的吊裝設備平穩吊起插板閥，特別注意保護閥桿和執行器；將閥門法蘭對準管道/設備法蘭，緩慢插入螺栓 ‌‌。
3. ‌法蘭連接與緊固‌：按對角線順序分次、逐步、均勻地?cái)Q緊螺栓，避免單邊受力導致法蘭變形或密封不嚴 ‌‌。
4. ‌執行器安裝‌：按照說明書安裝電動執行器，確保連接牢固、同心；連接電源線務必?cái)嚯姴僮?‌‌。
5. ‌操作檢查‌：先手動操作執行器上的手輪，進行全開、全關操作數次，感覺是否順暢、有無卡阻；確認無誤后，再送電進行遠程操作測試 ‌‌。

4. 關鍵注意事項

• ‌密封性檢查‌：安裝后務必進行密封性檢查，可在法蘭連接處涂抹肥皂水，觀察是否冒泡；墊片選擇必須耐介質溫度和腐蝕 ‌‌。
• ‌防止卡澀‌：嚴格遵循閥門制造商提供的安裝說明書和技術規范；在復雜工況下，建議由經驗豐富的專業人員進行安裝和調試 ‌‌。
• ‌流向標識‌：確保閥門流向標識與介質實際流向一致，通常有箭頭指示 ‌‌。

五、 結語

環保除塵設備配套的電動插板閥不僅是簡單的切斷裝置，更是保障除塵系統高效、環保、安全運行的核心組件。從硬密封材料的耐磨設計到電動驅動的智能化集成，再到嚴格的垂直安裝規范，每一個環節都關乎系統的整體性能。隨著工業流體控制技術向精確化、自動化方向發展，封閉式插板閥將在更多苛刻工況中展現其不可替代的價值，為綠色工業生產提供堅實的技術支撐 ‌‌。
