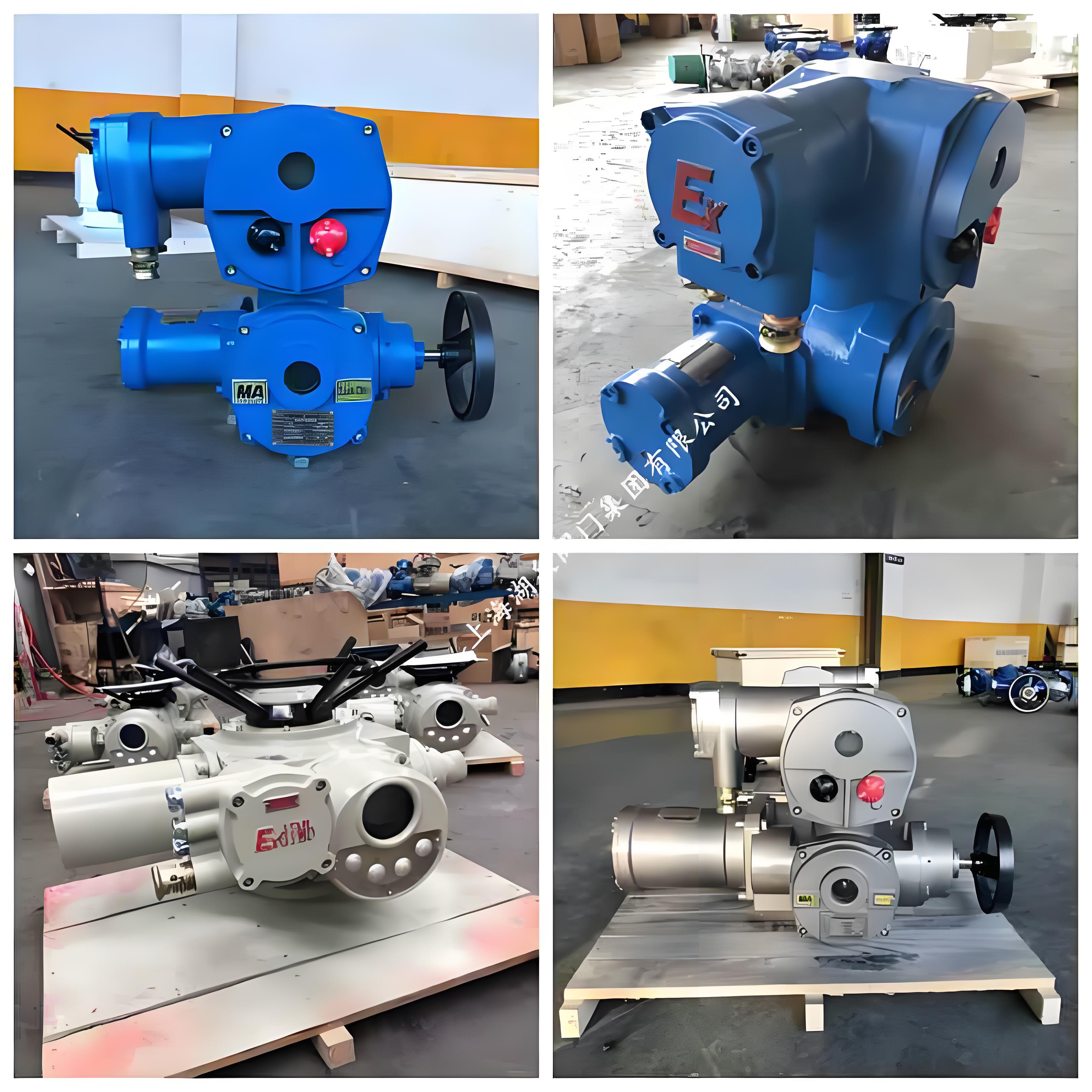

礦用隔爆型閥門電動裝置ZB產品介紹
礦用隔爆型閥門電動裝置ZB系列，是在普通隔爆型產品基礎上專業改造而成的驅動裝置，專為煤礦等爆炸性氣體環境設計。其核心功能是實現閥門（如閘閥、截止閥、隔膜閥、水閘閥等）的開啟、關閉或調節，是實現閥門遠程控制、集中控制不可或缺的設備。通過增加二級減速蝸輪箱后，該裝置還可適用于蝶閥、風門等90度回轉閥門。‌

一、型號與基本參數
ZB系列型號命名直觀，例如“ZB30-24”表示輸出軸公稱轉矩為300N·m，輸出轉速為24r/min。‌2該裝置通常采用三相380V/660V電壓，工作制式為短時10分鐘，能在環境溫度為-20℃至+40℃、相對濕度≤95%的煤礦井下環境中穩定運行。
二、結構與核心組件

裝置主要由電動機、減速機構、力矩控制器、行程控制器、開度指示器、手電動切換機構及電氣部分組成。‌
- ‌減速器‌：采用一對直齒輪和蝸輪副構成，負責將電動機動力傳遞至輸出軸。‌
- ‌電動機‌：通常采用YBDF型閥門專用隔爆型三相異步電動機。‌
- ‌力矩控制器‌：當輸出軸轉矩達到預設值時，通過機械傳動觸發微動開關動作，切斷電機電源，實現對裝置及閥門的過扭矩保護。‌
- ‌行程控制器‌：基于十進制計數器原理，通過齒輪傳動精確控制閥門開、關的極限位置（轉圈數），到達預設位置時自動切斷電源。‌
- ‌開度指示器‌：用于現場指示閥門開關位置，并可通過電位器輸出信號供遠程監控。其內部設有微動開關，可提供周期性閃光運行信號。‌
- ‌手電動切換機構‌：確保手動與電動操作模式的安全切換，電動操作時必須將手輪退回至手動位置，防止跟轉造成傷害。‌
三、防爆標準與認證
ZB系列產品嚴格執行國家相關防爆標準。其防爆型式為礦用隔爆型，防爆標志為Ex dⅠ，適用于煤礦非采掘工作面。‌部分型號也提供適用于工廠環境的dⅡBT4防爆等級。‌ 產品性能符合GB3836.1、GB3836.2（爆炸性環境設備通用要求及隔爆型“d”保護要求）以及JB/T8528-1997、JB/T8529-1997等技術條件規定。‌該系列產品經國家防爆電氣產品質量監督檢驗測試中心檢定，取得防爆合格證，可安全應用于煤礦井上、井下管道閥控系統。‌

四、控制方式與配套
ZB系列按控制方式可分為礦用開關隔爆型、一體化隔爆型、兼本安一體化隔爆型及總線隔爆型等。‌ 按連接方式可分為轉矩型和推力型。‌ 該裝置需與專用的KXBC系列隔爆型控制箱配套使用，以實現完整的控制功能。‌
五、安裝與調整要點

裝置與閥門組裝后，必須對力矩控制器、行程控制器和開度指示器分別進行調整方可使用。‌
- ‌力矩調整‌：出廠時已按用戶要求設定，如需更改，可旋轉凸輪調整軸至相應刻度，遵循先調關向、后調開向的順序。‌
- ‌行程調整‌：
  - ‌全關位置‌：手動將閥門關嚴后，調整關向凸輪直至其動作為止。‌
  - ‌全開位置‌：手動將閥門開到所需位置后，進行開向調整。‌
- ‌開度電位器調整‌：調整行程前需確保電位器已脫開，防止損壞。調整后，電位器旋轉角度應控制在180°至270°之間，并預留起始余量。‌
  調整前務必檢查電機旋向與控制線路的正確性，以防電機失控。‌
六、應用領域
憑借功能全面、控制系統性能可靠、維護方便及體積小等特點，ZB系列礦用隔爆型閥門電動裝置不僅在煤礦行業得到廣泛應用，亦在化工、石油石化、電力、鋼鐵、冶金、水處理及造紙等行業中獲得好評。‌
