一、 產品概述

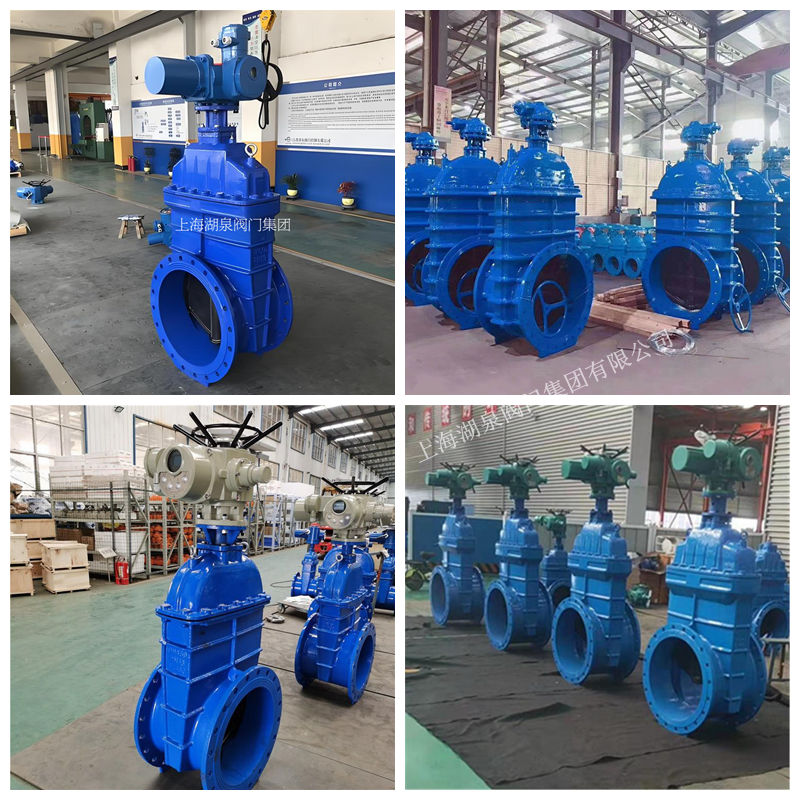

Z945X-16Q DN65 是一款專為給排水、暖通及市政污水處理系統設計的自動化控制閥門。該閥門屬于彈性座封軟密封閘閥，采用電動驅動方式，具備法蘭連接結構。其核心優勢在于結合了球墨鑄鐵閥體的高強度與橡膠密封圈的優異密封性能，實現了零泄漏、耐腐蝕及長壽命的運行目標。作為管道系統中的關鍵啟閉裝置，它廣泛應用于建筑供水、消防系統、工業循環水及污水排放等領域，特別適用于需要遠程自動控制或頻繁操作的工況。

二、 型號含義解析

根據國家標準及行業慣例，型號 ‌Z945X-16Q‌ 各字符具體含義如下：

• ‌Z‌：代表閥門類別為‌閘閥‌。
• ‌9‌：代表驅動裝置為‌電動‌。
• ‌4‌：代表連接形式為‌法蘭‌連接。
• ‌5‌：代表結構形式為‌暗桿‌（即閥桿螺紋在閥體內，不隨閘板升降露出，節省安裝空間）。
• ‌X‌：代表密封面材質為‌橡膠‌（通常為丁腈橡膠 NBR 或三元乙丙橡膠 EPDM），實現軟密封。
• ‌16‌：代表公稱壓力為 ‌1.6 MPa‌（PN16）。
• ‌Q‌：代表閥體材質為‌球墨鑄鐵‌（QT450）。

三、 主要技術參數

四、 產品結構特點

1. 整體包膠閘板，密封可靠

閘板采用高品質球墨鑄鐵鑄造，并經過精密加工后整體包覆高性能橡膠（如NBR或EPDM）。這種設計利用橡膠的彈性變形補償制造公差，確保閘板與閥座之間形成緊密貼合，徹底克服傳統金屬硬密封閘閥易漏水、銹蝕的問題，實現雙向零泄漏。

2. 平底閥座設計，無淤積

閥門底部采用與管道內徑一致的平底式流道設計，流體通過時阻力小，且不會在閥底產生雜物淤積或泥沙沉積。這一特性使其特別適合用于污水系統及含有少量雜質的介質管道，有效防止因雜質卡阻導致的密封失效。

3. 防腐涂裝，衛生安全

閥體內腔及外表面均采用無毒環氧樹脂粉末靜電噴涂工藝。涂層附著力強，具有優異的耐酸堿腐蝕和防銹能力。內襯無毒材料符合飲用水衛生標準，既可用于市政自來水供水系統，也可勝任腐蝕性較強的工業污水環境。

4. 暗桿結構，節省空間

采用暗桿結構設計，閥桿螺母位于閥體內部，操作時閥桿只旋轉不升降。相比明桿閘閥，該結構大幅降低了閥門的安裝高度，特別適用于地下井室、管廊或空間受限的安裝場合。

5. 三重O型圈密封，啟閉輕便

閥桿部位采用三道O型密封圈結構，不僅有效防止介質沿閥桿泄漏，還顯著降低了摩擦阻力。配合電動執行器的高效傳動，使得閥門開關輕松省力，運行平穩，噪音低。

五、 應用領域

• ‌市政建設‌：城市自來水廠、污水處理廠、泵站管網控制。
• ‌建筑工程‌：高層建筑給排水系統、消防噴淋系統、暖通空調水系統。
• ‌工業生產‌：電力、冶金、化工、食品、醫藥等行業的工藝管道流體控制。
• ‌其他領域‌：礦山排水、船舶管路系統及農業灌溉網絡。

六、 安裝與維護建議

• ‌安裝方向‌：閥門可水平或垂直安裝，但建議閥桿朝上安裝以便于維護和觀察。安裝時需確保介質流向與閥體箭頭方向一致。
• ‌管道清潔‌：安裝前務必清洗管道內部，清除焊渣、鐵銹等雜物，以免損傷橡膠密封面或卡住閘板。
• ‌電氣連接‌：嚴格按照電動執行器接線圖進行電源和控制信號接線，確保接地良好，防止漏電或信號干擾。
• ‌限位調試‌：初次使用時，需通過電動執行器的手動/自動模式調試開度限位，確保閥門在全開和全關位置準確停止，避免過扭矩?fù)p壞齒輪或電機。
• ‌定期維護‌：定期檢查電動執行器外觀及接線端子緊固情況；若閥門長期處于半開狀態，建議定期全開全關一次，以防橡膠密封圈長期受壓變形或閘板粘滯。
