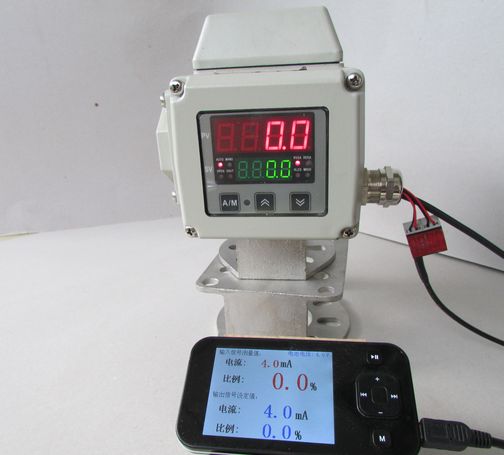

一、手機控制電動球閥產品介紹
上海湖泉閥門集團有限公司手機控制電動球閥全國發貨,一對一技術客服為您服務安全放心,暢銷全國,歡迎廣大客戶前來咨詢性價比高,外形美觀,快速發貨克服現有電動閥功能上的缺陷而提供一種通過遠程控制來驅動電動閥啟閉，以及將遠程控制模塊采用模塊化設計來增加適配性的遠程控制模塊化電動閥。一種遠程控制模塊化電動閥，包括電動閥和安裝在電動閥頂部的電動執行器，所述的電動執行器頂部安裝遠程控制模塊，該遠程控制模塊包括控制電路、天線和連接器，且在控制電路內裝有nb-iot通訊芯片；所述的控制電路通過天線獲取手機通訊網絡或無線wifi網絡而形成遠程控制，再經電動執行器驅動所述電動閥形成啟閉。

二、手機控制電動球閥產品特點
手機通訊網絡是指通過手機app程序形成遠程控制。遠程控制模塊經連接器固定安裝在電動執行器頂部并形成電路連接。電動執行器經螺母固定安裝在電動閥頂部。與現有技術相比，本實用新型主要提供了一種采用遠程控制模塊來遠程控制電動閥形成啟閉的模塊化閥門，該遠程控制模塊主要包括控制電路、天線和連接器等，且在控制電路內裝有先進的nb-iot通訊芯片，而控制電路可通過天線獲取手機通訊網絡或無線wifi網絡等全覆蓋網絡來形成遠程控制，再經電動執行器就能驅動電動閥形成啟閉；這種遠程控制方式無需布線，也無需工人現場操作開關和調節，故能更好擴大電動閥的應用場合。同時，采用分體式、模塊化設計的遠程控制模塊還能增加適配性，從而更好應對需遠程、快速控制的管路系統。

三、手機控制電動球閥產品技術參數
1.電動閥、2.螺母、3.電源接口、4.電動執行器、5.遠程控制模塊、51.天線、52.控制電路、53.連接器。
遠程控制模塊化電動閥，具體是指一種能夠遠程控制電動閥形成啟閉的模塊化閥門，其結構還包括電動執行器4和遠程控制模塊5等。所述的電動閥1可選用電動球閥或電動調節閥等多種電動控制閥門；所述的電動執行器4和電動閥1通過螺母2進行螺紋旋合連接，即電動執行器4經螺母2固定安裝在電動閥1頂部，并可驅動電動閥1形成啟閉。所述的電動執行器4上設有電源接口3，在電動執行器4未連接遠程控制模塊5時，也可通過電源接口3來獲取電力和進行控制。所述的遠程控制模塊5包括控制電路52、天線51和連接器53，而遠程控制模塊5主要是通過連接器53固定安裝在電動執行器4頂部的開口內并形成電路連接。

所述的控制電路52內裝有nb-iot通訊芯片，使用時控制電路52先通過天線51獲取手機通訊網絡或無線wifi網絡等全覆蓋網絡信號而形成遠程控制，再經電動執行器4驅動電動閥1即可形成啟閉，也就是實現了管路系統的遠程控制啟閉。其中，手機通訊網絡主要是指通過手機上的app程序形成遠程控制，例如微信小程序等。這種遠程控制方式無需布線，也無需工人現場操作開關和調節，既適合新管路布設也方便老管路的改造，故能更好擴大電動閥的應用場合。同時，采用分體式、模塊化設計的遠程控制模塊5還能增加適配性，從而更好應對需遠程、快速控制的管路系統。當然，該電動閥1除了可以連接不同的無線控制模塊進行遠程控制之外，也能通過有線控制模塊控制啟閉，具體是在不連接無線控制模塊時也可通過傳統的控制面板通過電源接口直接控制電動執行器。因此，本實用新型設計的遠程控制模塊化電動閥具有無需布線、選用靈活、適用性廣等特點，相比普通電動閥具有明顯的結構和功能優勢，市場前景更加廣闊。
